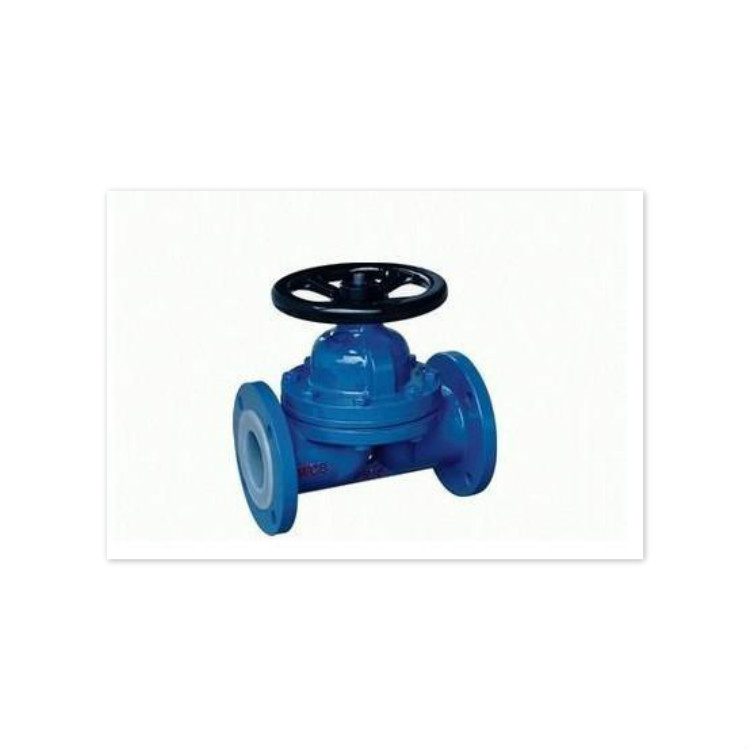

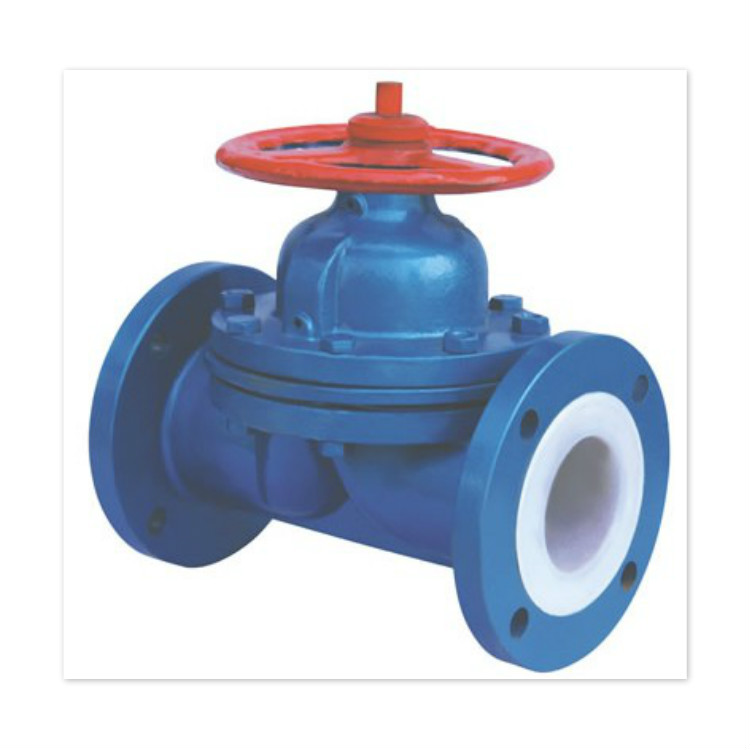

G41F防腐蝕隔膜閥G41F46襯氟隔膜閥 高溫隔膜閥的詳細資料： 一、G41F襯氟隔膜閥概述：
襯氟隔膜閥是一種特殊形式的具有截?cái)喙δ艿拈y，其啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔與閥蓋內腔隔開以達到截?cái)喙軆?nèi)介質目的。
二、防腐蝕隔膜閥G41F46襯氟隔膜閥 高溫隔膜閥特點：
1.復合隔膜將閥體下部?jī)?nèi)腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免。
2.利用FEP（Teflon)氟塑料與合成橡膠復合而成的隔膜和帶有Feflon氟塑料襯里層的閥門可適于除“熔融堿金屬、元素氟”外的各種強腐蝕性介質。
3.做為執行元件的膜片由于頻繁的啟閉易產生疲勞斷裂，應視工況、介質特性進行定期更換。
4.氟塑料的防腐性能及推薦使用溫度見“閥門及管路附件用氟塑料 襯里性能表”。 防腐蝕隔膜閥G41F46襯氟隔膜閥 高溫隔膜閥主要零件材料表 main part and material table 零件名稱
Part name | 材料Material | 閥體Body、
閥蓋Cover | 鑄鋼cast steel、不銹鋼 stainless steel、內襯lining、F46 | 閥桿
Stem | 優碳鋼 excellent carbon steel、不銹鋼 stainless steel | 隔膜片Diaphragm pad | F4、F46 | 隔膜墊
Diaphragm sheet | 橡膠 rubber | 閥桿螺母
Stem nut | 2HMN58-2-2 | 手輪
Handwheel | HT200 |
襯氟隔膜閥標準PTFE-Lined diaphragm valve standard | 技術規范
Technical specification | 設計標準
Design criteria | GB12239 | 結構長度structure length | GB12221 | 法蘭標準
Flange standard
| JB/T79-94 | GB9113.1-2 | 檢驗試驗Inspection test | GB/T13927 | 驅動方式
Drive mode | 蝸輪worm、手動manual、電動electric、氣動pneumatic |
|
