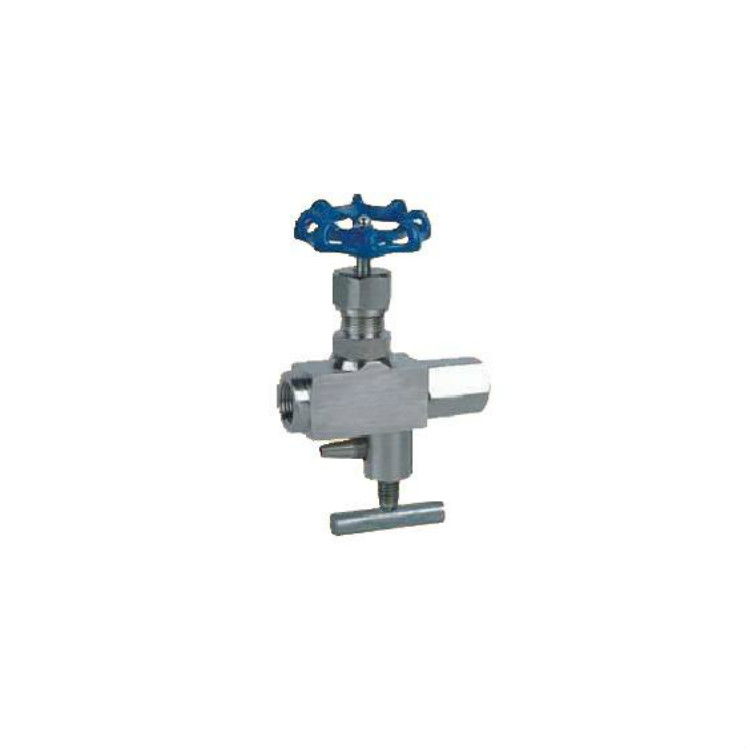

 CJ123H-1.6/32P型多功能壓力表針形閥 外形尺寸圖 主要零件材料
零件名稱
Part name | 閥體
BODY | 閥桿
Stem | 閥底座、法蘭
Base，F(xiàn)lange | 填料
PACKING | 填料閥蓋
Packing bonnet | 手輪
Hand wheel | | CJ123H-250-DN15 | 鉻鎳不銹鋼
Cr,Ni Stainless steel | 鉻鎳不銹鋼
Cr,Ni Stainless steel | 鉻鎳不銹鋼
Cr,Ni Stainless steel | 聚四氟乙稀、柔性石墨
PTEF,Soft graphite | 不銹鋼
Stainless steel | 優質碳鋼
High grade
carbon steel |
主要性能規范
型號
Type | 公稱壓力（MPa）Nominal Pressure | 試驗壓力PS（MPa）Test pressure | 工作壓力（MPa）
Working Pressure | 工作溫度(℃)
Working Temperature | 適用介質
Suitable | 殼體
（MPa）
Shell | 密封
（液）
Seal | 密封
（氣）
Seal | | CJ123H-250-DN15 | 25.0 | 37.5 | 27.5 | 0.6 | 25.0 | P≤540℃ | 液化石油氣水、酸、
蒸汽、油品等
Petroleum gas Water,Asic,
Steam, Oil etc. | | C≤425℃ |
主要外型及連接尺寸
型號
Type | 公稱直徑DN(mm)
Nominal diameter | 尺寸 Dimensions | 重量(Kg)
Weight | | RA | RC | Do | H | H1 | d | | CJ123H-320-DN15 | 15 | M20×1.5 | G1/2〞 | 65 | 100 | 110 | 5 | 1.4 |

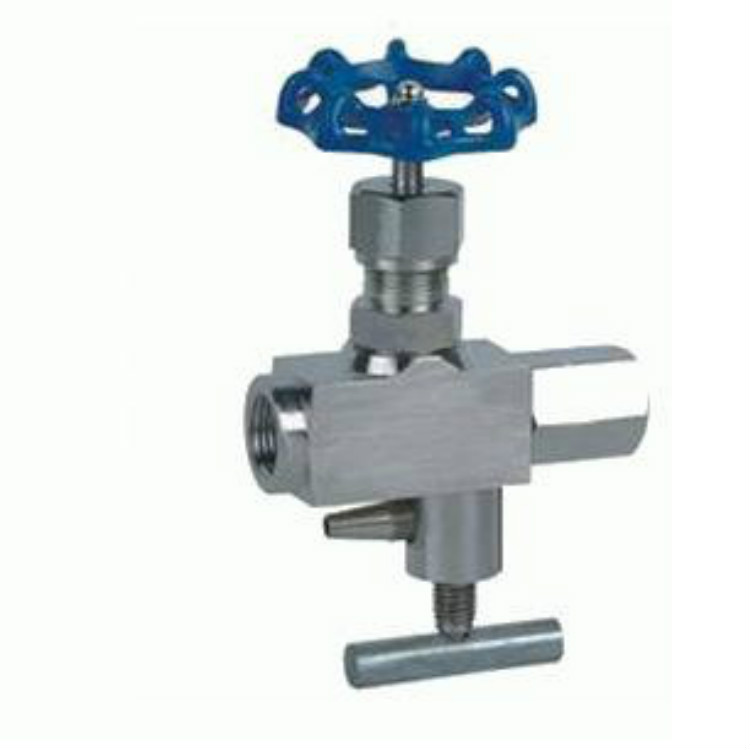

CJ123H-1.6/32P型多功能壓力表針形閥 外形尺寸圖 主要零件材料
零件名稱
Part name | 閥體
BODY | 閥桿
Stem | 閥底座、法蘭
Base，F(xiàn)lange | 填料
PACKING | 填料閥蓋
Packing bonnet | 手輪
Hand wheel | | CJ123H-250-DN15 | 鉻鎳不銹鋼
Cr,Ni Stainless steel | 鉻鎳不銹鋼
Cr,Ni Stainless steel | 鉻鎳不銹鋼
Cr,Ni Stainless steel | 聚四氟乙稀、柔性石墨
PTEF,Soft graphite | 不銹鋼
Stainless steel | 優質碳鋼
High grade
carbon steel |
主要性能規范
型號
Type | 公稱壓力（MPa）Nominal Pressure | 試驗壓力PS（MPa）Test pressure | 工作壓力（MPa）
Working Pressure | 工作溫度(℃)
Working Temperature | 適用介質
Suitable | 殼體
（MPa）
Shell | 密封
（液）
Seal | 密封
（氣）
Seal | | CJ123H-250-DN15 | 25.0 | 37.5 | 27.5 | 0.6 | 25.0 | P≤540℃ | 液化石油氣水、酸、
蒸汽、油品等
Petroleum gas Water,Asic,
Steam, Oil etc. | | C≤425℃ |
主要外型及連接尺寸
型號
Type | 公稱直徑DN(mm)
Nominal diameter | 尺寸 Dimensions | 重量(Kg)
Weight | | RA | RC | Do | H | H1 | d | | CJ123H-320-DN15 | 15 | M20×1.5 | G1/2〞 | 65 | 100 | 110 | 5 | 1.4 |
|
|
|
|
