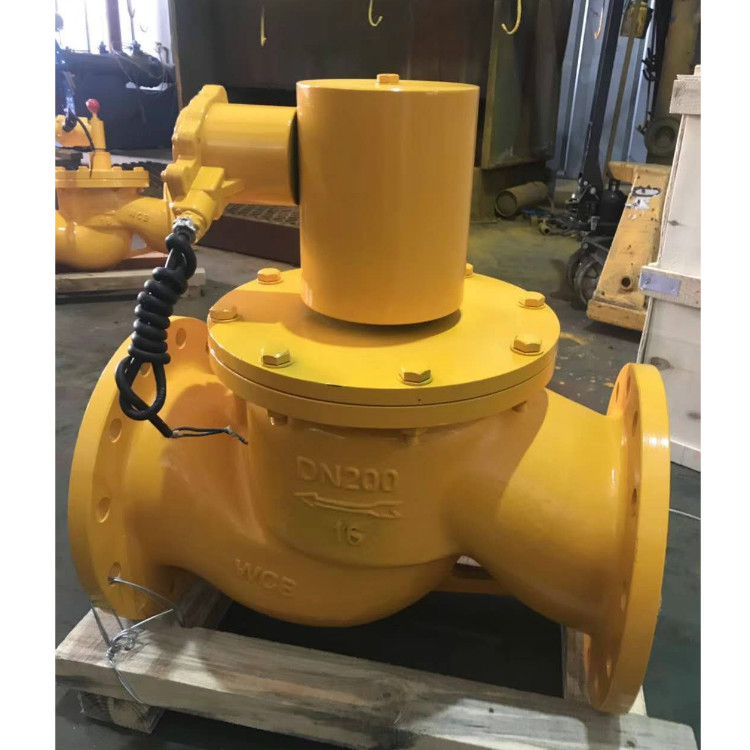

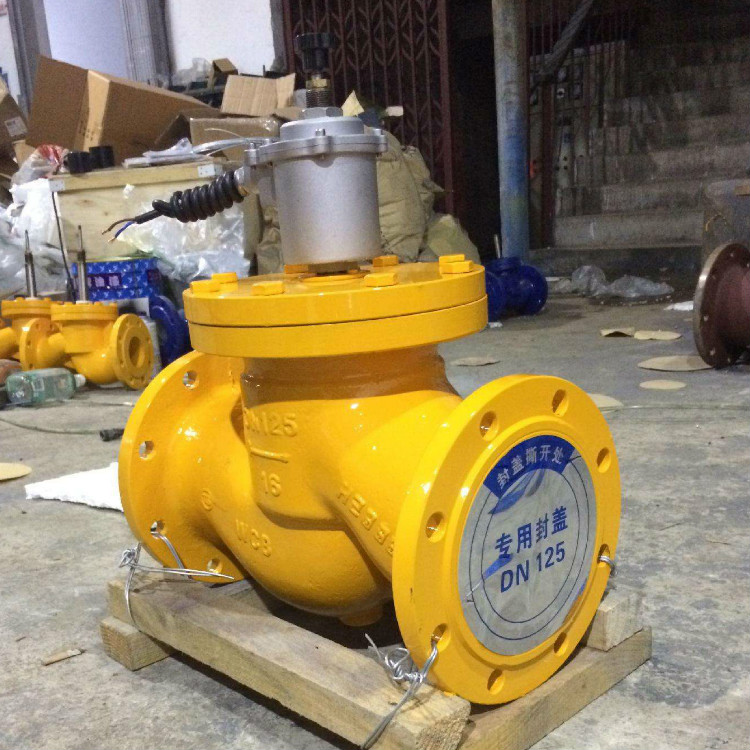

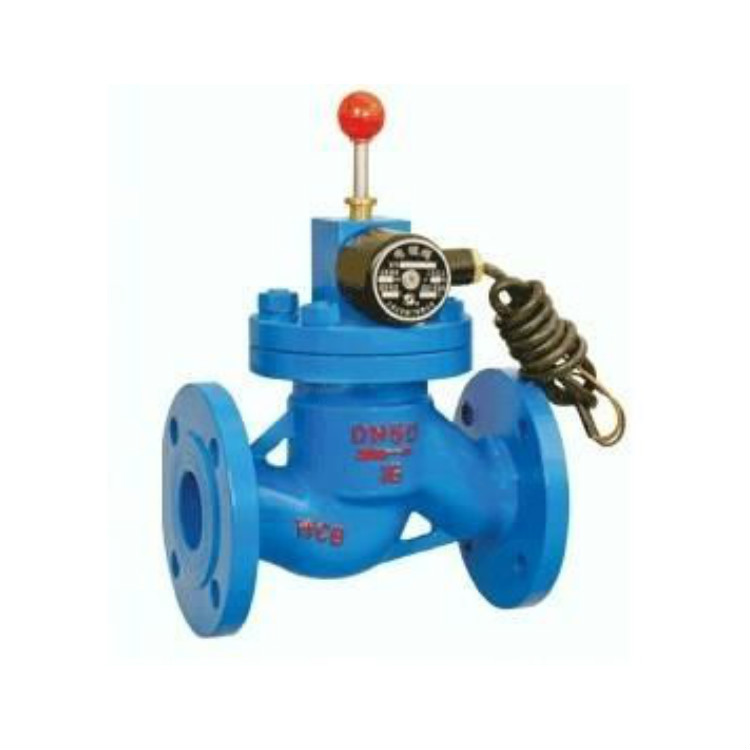

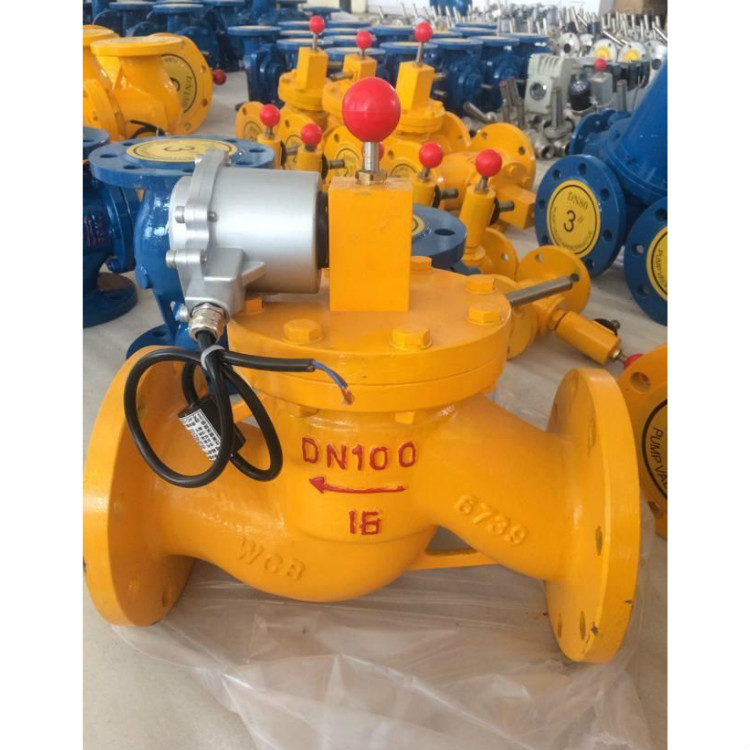

燃氣電磁閥產品說明：
ZCRB緊急切斷燃氣電磁閥在城市或工廠的燃氣供應管網內安裝此系列燃氣快速切斷閥，可在中央控制室內集中控制，遠距離遙控緊急關閉事故現場的管線燃氣供應。燃氣管路系統檢修、排除故障時切斷燃氣。
燃氣電磁閥主要用途：
ZCRB緊急切斷燃氣電磁閥與可燃氣體泄漏檢測儀連接。當儀器檢測到可燃氣體泄漏時，自動、快速關閉主供氣閥門，切斷燃氣的供給，及時制止惡性事件的發生。與熱力設備的極限溫度（壓力）安全控制器連接，當設備內檢測點的溫度或壓力超過設定極限數值，自動關閉供氣閥門，停止燃氣供給。與高層建筑的中央消防報警系統連接，當大廈發生火警時，自動切斷大廈內的燃氣供應，防止煤氣爆炸的發生。
燃氣電磁閥安裝和配套:
普通型（防爆型）燃氣快速切斷閥通常安裝在被監控區室外的主供氣管道上。安裝時請注意閥體上標明的氣流方向。安裝好后，先泄壓，然后將手動拉起操作桿直到卡住，閥門開啟，手動接通電源（小于5秒的脈沖通電時間），閥門關閉。必須動作數次，動作無誤后方可投入使用。并定期檢查動作的可靠性。產品電源接線務必要接地，防爆接地線為黑色。
燃氣電磁閥技術參數：
工作狀態 | 通電關閉,手動復位 |
工作介質 | 煤氣、天然氣、液化石油氣等可燃性氣體,也可以適用于空氣、水液等普通介質 |
介質溫度℃ | ≤70 |
公稱壓力 Mpa | 1.6 | 2.5 | 4.0 |
工作壓差 Mpa | 0-0.004(常用形式) 0-0.01、0.1-1.6、0.1-4.0(特殊形式) |
電源電壓 | AC220V、AC380V、AC24V、DC24V、DC220V其余規格可作特殊訂貨 |
額定流量系數 KV | 按JB/T7352-94規定 |
泄漏量 ml/min | 按JB/T7352-94·F規定 |
公稱通徑 mm | DN10-DN450 |
防爆標志 | ExmIIT4 |
防爆證編號 | GYB071325X |
出線口接頭 | 內螺紋M20×1.5或1.5米防爆引線 |
環境溫度 | -5～+40℃(不結凍) |
燃氣電磁閥安裝尺寸：
公稱通徑 DN(mm) | 尺 寸 | 管接頭 |
D | D1 | D2 | d2 | f2 | b | L | H | H1 | Z-фd |
50 | 160 | 125 | 100 | 88 | 4 | 20 | 230 | 346 | 359 | 4-18 | R1/4 |
65 | 180 | 145 | 125 | - | - | - | 290 | 337 | 354 | - |
80 | 195 | 160 | 135 | 121 | 4 | 22 | 310 | 445 | 465 | 8-18 |
100 | 230 | 190 | 160 | 150 | 4.5 | 24 | 350 | 590 | 623 | 8-22 |
150 | 300 | 250 | 218 | 204 | 4.5 | 28 | 444 | - | 580 | 8-25 | R1/2 |
200 | 360 | 310 | 278 | 260 | 4.5 | 30 | 559 | - | 645 | 12-25 |
250 | 425 | 370 | 332 | 313 | 4.5 | 32 | 622 | - | 750 | 12-30 |
300 | 485 | 430 | 390 | 364 | 4.5 | 36 | 711 | - | 1100 | 16-30 |
350 | 550 | 490 | 448 | 422 | 5 | 40 | 838 | - | 1380 | 16-34 |
